سیستم کنترل ظرفیت کمپرسور اسکرو هیتاچی

کمپرسور اسکرو هیتاچی( HITACHI screw compressor )دارای کنترل ظرفیت از 100% تا 25%( 100% تا 33% برای مدل4002sc-H  )است­.کنترل از طریق حرکت یک اسلایدولو که در بالای روتور­ها( اسکرو­ها )قرار دارد­، انجام می­گیرد­. حرکت اسلایدولو در طول اسکرو­ها باعث کنترل مقدار گاز مبرد می­شود که به قسمت ساکشن بای­پس می­شود­. پیستون نیز به اسلایدولو متصل است که در قسمت دیسچارج قرار دارد­.

پیستون بر اساس وجود اختلاف فشار در دو سمت پیستون حرکت می­کند­. سه شیر برقی که برای کنترل حرکت روغن وجود دارند­، به همراه یکدیگر کنترل ظرفیت نا­محدود را میسر می­سازند­.

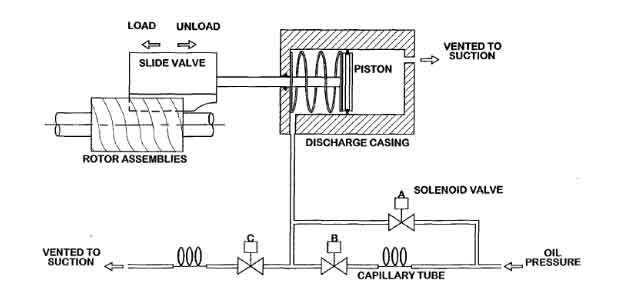

سیستم اسلاید ولو کمپرسور اسکرو هیتاچی

سیستم اسلاید ولو کمپرسور اسکرو هیتاچی

کمپرسور اسکرو هیتاچی

سیستم کنترل ظرفیت

مدل­های نامحدود 4002sc-H، 5002sc-H­، 6002sc-H

شرایط شیر برقی A شیر برقی B شیر برقی C
روشن/خاموش خاموش روشن خاموش
افزایش ظرفیت خاموش خاموش روشن
کاهش ظرفیت روشن خاموش خاموش
ظرفیت ثابت خاموش خاموش خاموش



محل شیر­های برقی کمپرسور اسکرو هیتاچی

محل شیر برقی کنترل ظرفیت در شکل زیر نشان داده شده ­اند:

نمای شیر­های برقی کمپرسوراسکرو هیتاچی

نمای شیر­های برقی کمپرسوراسکرو هیتاچی

توجه­:

01 حداقل ظرفیت­:

33% برای مدل 4002sc-H

25% برای 5002sc_H   و6002sc-H

02 کنترل­کننده سیستم کنترل ظرفیت به همراه کمپرسر نیست

حداقل ظرفیت برای راه­اندازی

شیر برقی B باز شده و دیگر شیر برقی­ها بسته می­مانند­. فشار روغن در محفظه S باعث حرکت پیستون

به سمت راست می­شود­.پیستون به سمت انتها­ی مسیر خود در سمت راست حرکت کرده و ظرفیت حداقل می­شود­.بدون لوله مویی نصب شده بین شیر برقی B و فضای S ­، سرعت حرکت پیستون بیشتر می­شود

کنترل ظرفیت کمپرسور اسکرو هیتاچی 25%

کنترل ظرفیت کمپرسور اسکرو هیتاچی 25%

کنترل ظرفیت کمپرسور اسکرو هیتاچی 25%

افزایش ظرفیت

شیر برقی C باز شده و دیگر شیر­های برقی بسته می­شوند­.فشار روغن موجود در فضای S از طریق لوله مویی با باز بودن شیر برقی C کاهش می­یابد­. پیستون به آرامی به سمت چپ حرکت می­کند و بنابراین ظرفیت افزایش می­یابد­.

ص6 کنترل ظرفیت کمپرسوراسکرو هیتاچی- افزایش ظرفیت

بی بار شدن

شیر برقی A   باز شده و دیگر شیر برقی بسته می­مانند­. فشار روغن که در فضای S  وجود دارد

باعث حرکت پیستون به سمت راست می­شود­. سرعت حرکت پیستون به دلیل وجود لوله مویی در این

مدار کاهش می یابد­.

کنترل ظرفیت کمپرسور اسکرو هیتاچی-آنلود

 کنترل ظرفیت کمپرسور اسکرو هیتاچی-آنلود

کنترل ظرفیت کمپرسور اسکرو هیتاچی-آنلود

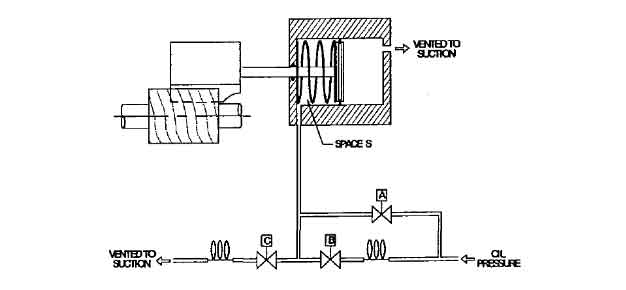

بار ثابت

هر سه شیر برقی بسته باقی مانده و پیستون حرکت نمی­کند­.

  کنترل ظرفیت کمپرسور اسکرو هیتاچی- بار ثابت

  کنترل ظرفیت کمپرسور اسکرو هیتاچی- بار ثابت

کنترل ظرفیت کمپرسور اسکرو هیتاچی- بار ثابت


منتشر شده در :// نویسنده:mehrspand
