 در این متن اطلاعات پایه ای در مورد نصب اکسپنشن ولو و رفع ایراد آن کسب می کنیم. و با موارد زیر آشنا می شوید:

• در مورد اکسپنشن ولوهای دانفوس اطلاعات کسب می کنیم.
• در مورد چگونگی کارکرد شیر انبساط ترموستاتیک اطلاعات کسب می کنیم.
• با انتخاب اکسپنشن ولو دانفوس آشنا می شویم.

اکسپنشن ولو ترموستاتیک Thermostatic Expansion Valve

شیر انبساط ترموستاتیک (TEV) تزریق مایع مبرد به اواپراتور را کنترل می کند.

مقدار مایع مبرد تزریقی براساس اندازه گیری سوپرهیت در خروجی اواپراتور است.

سیکل تبرید تراکمی:

اکسپنشن ولوهای ترموستاتیک دانفوس

اکسپنشن ولو سری T2 – TE2

اکسپنشن ولو ترموستاتیک T2/TE2 برای تزریق مایع به اواپراتورها در کاربردهای چیلر تراکمی و سردخانه در استفاده از گازهای فریونی مورد استفاده قرار می گیرند. اریفیس این شیرها به راحتی قابل تعویض است.

ظرفیت: (0.27~5.82 TR) 0.96~20.5kw برای R407C

گازها (مبردها) : R407C, R507/R404A, R134a, R22

اکسپنشن ولوهای ترموستاتیک سری TE5-55

اکسپنشن ولوهای ترموستاتیک سری TE5 – 55 تزریق مایع مبرد به اواپراتور را تنظیم می کند. این شیرها جریان مبرد را براساس سوپرهیت کنترل می کنند. کلگی این شیرها قابل تعویض است. شیرهای سری TE در رنج وسیعی از اریفیس ها که رنج وسیعی از کاربردها را پوشش می دهند، وجود دارند.

ظرفیت: -40C~10C: N (R407C) 10.7KW~232KW

گازها (مبردها):R407C, R507/R404A, R134a , R22

اکسپنشن ولو ترموستاتیک سری PHT

این اکسپنشن ولو دارای کارکرد سروو است و برای ظرفیت های بالا به کار می رود. این شیرها براساس میزان سوپرهیت کار می کنند. اریفیس این شیرها قابل تعویض است.

ظرفیت: (R134a) 55~1083kw

گازها (مبردها): R507/R404A, R22, R134a, R407C

اکسپنشن ولوهای ترموستاتیک PHT

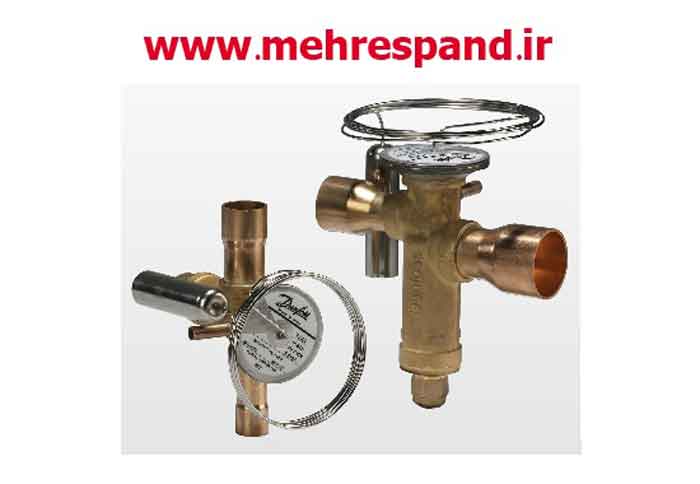

اکسپنشن ولو ترموستاتیک سری TGE

 این اکسپنشن ولو توانایی کارکرد با گاز R410A  را داراست و برای کاربردهای زیر به کار می رود:

• سیستم های تهویه مطبوع
• هیت پمپ ها
• چیلرهای آبی
• سردخانه های کانتینری
• سردخانه های سنتی

ظرفیت: (R410) 14KW~175KW

گازها (مبردها):   R507/R404A, R134a, R407C, R22,R410A

اکسپنشن ولوهای سری TUA/TCA

اکسپنشن ولوهای ترموستاتیک استیلن استیل سری TUAE/ TCAE/ TUA برای تزریق مایع مبرد به اواپراتور در کاربرد های چیلر تراکمی و سردخانه استفاده می شود. این شیرها دارای طراحی فشرده، سبک و از جنس استیل هستند. اریفیس شیرهای TUA/ TUAE/ TCAE قابل تعویض است و سوپرهیت را می توان تنظیم کرد.

گازها (مبردها): R410A, R407C, R404A, R134a, R22

ظرفیت  :(Tu) (R404A/ R507) 0.5~12kw

ظرفیت (Tc): (R404A/R507) 13.5~20.0kw

اکسپنشن ولوهای ترموستاتیک سری TUA/TCA

اکسپنشن ولو ترموستاتیک سری TUB/TCB

این اکسپنشن ولوها از استنلس استیل هستند و برای کاربردهای چیلر تراکمی و سردخانه به کار می روند. این شیرها دارای اریفیس ثابت و سوپرهیت قابل تنظیم هستند.

گازها (مبردها): R410A, R407C, R507, R404A, R134a, R22

ظرفیت (Tu): (R404A/R507) 0.5kw~12kw

ظرفیت (Tc): (R404A, R507)13.5~20kw

اکسپنشن ولوهای سری ETS

شیرهای انبساط الکترونیک سری ETS دارای کنترل الکتریکی هستند و تنظیم سوپرهیت را با دقت بسیار عالی برای چیلرهای تراکمی و سردخانه ها انجام می دهند. این شیرها دارای راندمان عالی هستند و مصرف انرژی را کاهش می دهند.

گازها (مبردها):  CO₂, R410A, R407C, R404A, R134a, R22(طراحی ویژه)

ظرفیت (ETS6): 3~448.4kw:

ظرفیت (ETS 12.5~400): 70~488.4kw

راهنمای کلی

• کیفیت اکسپنشن ولو برای اطمینان از پایداری کارکرد ضروری است.
• حداقل سوپرهیت 6-8k برای اکسپنشن ولو ترموستاتیک TXV و 4-6k برای اکسپنشن ولو الکترونیک EEV ضروری است.
• سایز اکسپنشن بایستی به درستی انتخاب شود و به درستی نصب شود.
• اکسپنشن ولو بایستی در خط مایع و قبل از اواپراتور نصب شود و حباب شیر نیز بایستی در خط ساکشن و تا آنجا که ممکن است نزدیک به اواپراتور نصب شود

نصب حباب- محل حباب

• محل درست نصب حباب وابسته به قطر لوله است.
• حباب نبایستی در پایین لوله نصب شود. برگشت روغن به کمپرسور ممکن است باعث سیگنال های خطا شود.

محل نصب حباب اکسپنشن ولو

حباب بایستی در خط افقی نصب شود.

حباب نبایستی در محلی نصب شود که در معرض سرما/گرمای خارجی باشد.

محل نصب حباب اکسپنشن ولو:

در صورتی که حباب در معرض هوای گرم است، همانند شکل زیر حباب را عایق کنید.

عایق کردن حباب شیر انبساط:

پخش کن (Distributor)

اگر خم بین اکسپنشن ولو و پخش کن مایع قرار داشته باشد. قسمت صاف لوله قبل از پخش کن بایستی حداقل 7 برابر قطر خارجی لوله باشد. به عبارت دیگر ریسک توزیع غیر یکنواخت در این حالت وجود نخواهد داشت.

جایی که از یک پخش کن مایع استفاده می شود، معمولا از شیر با اکولایزر (متعادل کننده) خارجی استفاده می شود. لوله های پخش کن بایستی دارای قطر و طول مشابه باشند.

روش نصب لوله های پخش کن (Distributor)

در صورتی که یک اواپراتور بر بالای دیگری نصب شده باشد، خط ساکشن بایستی مجهز به تله های روغنی باشد تا از تاثیر مایع و روغن بر حباب اکسپنشن ولو و جمع شدن روغن در اواپراتور پایینی جلوگیری شود.

نصب تله روغن در خروجی اواپراتورها:

جهت جریان هوا در اواپراتور

جریان هوا در اواپراتور بر کارکرد اکسپنشن ولو تاثیر می گذارد.

توزیع هوا در اواپراتور

تنظیم سوپرهیت

• اکسپنشن ولو بایستی برای بهینه کردن راندمان تنظیم کرد.
• سوپرهیت با چرخاندن پیچ تنظیم اکسپنشن به صورت پاد ساعتگرد کاهش می یابد تا حالت Hunting  (نوسانی عمل کردن) اکسپنشن به وجود آید.
• پیچ تنظیم را ساعت گرد بچرخانید تا نوسانی عمل کردن متوقف شود.

تنظیم سوپرهیت اکسپنشن ولو (شیر انبساط)

اندازه گیری سوپرهیت

• سوپرهیت گرمای اضافه شده به دمای اشباع ساکشن است.
• دمای اشباع ساکشن را می توان با تبدیل فشار به دما از طریق جدول فشار دما بدست آورد.

SH(k) = t₁(c) – ts(c)

• سوپرهیت بایستی حداقل 6 تا 8 درجه کلوین برای اکسپنشن ولوهای ترموستاتیک باشد و در اکسپنشن های الکترونیک می تواند 4 – 6k باشد.
• در بیشتر موارد بهترین محل برای تخمین دمای اواپراتور، اندازه گیری دما بعد از پخش کن است. دما در این نقطه برابر با دمای ساکشن تر است.

سوپرهیت خیلی بالا

دلایل ممکن:

• اریفیس کوچک است (سوزن اکسپنشن)
• شارژ حباب خالی شده است.
• فیلتر ورودی اکسپنشن دچار گرفتگی شده است.
• اریفیس یخ زده است.
• درایر دچار گرفتگی شده است.
• سابکول ناکافی است.
• به نقطه mop رسیده است.
• سوپرهیت استاتیک خیلی زیاد تنظیم شده است.
• شارژ گاز سیستم کم است.
• گاز فلش در لوله مایع وجود دارد.

سوپرهیت خیلی پایین

دلایل ممکن:

• اریفیس خیلی بزرگ است.
• حباب اشتباه نصب شده است.
• سوپرهیت استاتیک خیلی پایین است.
• شارژ گاز کم است.
• جریان هوا ضعیف است (فن ها، یخ و…).
• توزیع مایع مبرد در اواپراتور ضعیف است که همراه با افت فشار بالا است.
• جریان هوا هم جهت جریان مبرد است

رفع مشکل اکسپنشن ولو

بارفصیف اواپراتور

• به خاطر داشته باشید که اکسپنشن برای تنظیم سوپرهیت به کار می رود و نه کنترل دمای اواپراتور و تنها سوپرهیت را کنترل می کند.
• در صورتی که فین های اواپراتور دچار گرفتگی شوند، جریان هوا به اواپراتور کاهش می یابد و شیر انبساط تغذیه مبرد به اواپراتور را کاهش می دهد و در نتیجه دما و فشار کاهش می یابد.

گاز فلش قبل از شیر انبساط

گاز فلش می تواند به دلیل وجود افت فشار در خط مایع به جود آید.

مشکل در تغذیه

• اگر شیر دستی یا برقی قبل از شیر انبساط وجود دارد، مطمئن شوید شیرها باز هستند.
