مفهوم سوپرهیت و سابکول

سوپرهیت

مفهوم سوپرهیت و سابکول

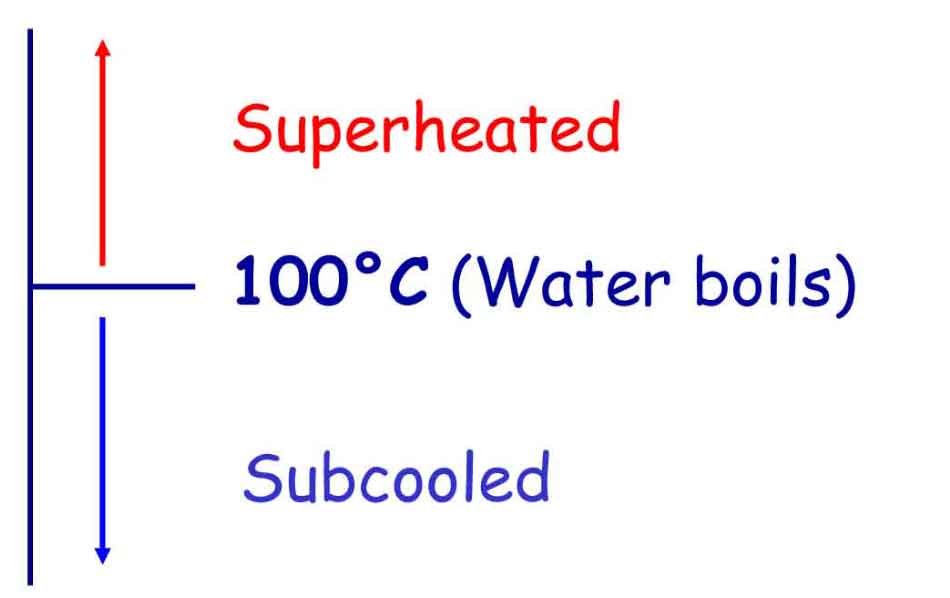

سوپرهیت دمای بخار بالای نقطه جوش است. در اینجا با مفهوم سوپرهیت و سابکول آشنا خواهیم شد. همانگونه که در شکل 1 می‌بینید آب در دمای 100 درجه سانتیگراد به جوش می‌آید. هر مقدار اضافه کردن دما بالای نقطه جوش، دمای سوپرهیت است. (هر مقدار کم کردن دما از آب زیر نقطه جوش دمای سابکول نام دارد). به یاد داشته باشید سوپرهیت به معنای داغ بودن نیست. بلکه به سادگی به معنای بالای نقطه جوش بودن است. برای مثال R134a تقریبا در دمای 26- در فشار اتمسفر به جوش می آید، هر چقدر دمای R134a بیشتر از 26- درجه باشد در فشار اتمسفر، دمای مافوق داغ است.

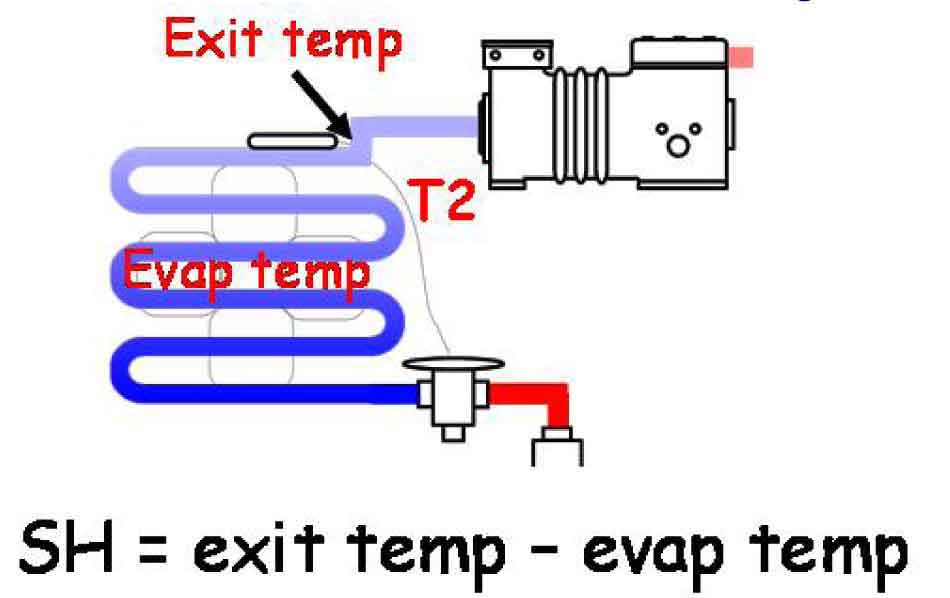

ما مافوق داغ را بر اساس اختلاف دمای بین دمای خروجی مبرد از اواپراتور(T2) و دمای اشباع (saturate T1) محاسبه می کنیم. این مقدار بایستی بین 10 تا 15 درجه باشد.

[cz_image css_position=”relative;display: table;margin:0 auto” id=”cz_35698″ image=”7369″][/cz_image]
[cz_image css_position=”relative;display: table;margin:0 auto” id=”cz_106618″ image=”7370″][/cz_image]

سوپرهیت بین 10 تا15 تضمین کننده این است که مایع به کمپرسور بر نمی‌گردد. و تمام مبرد به جوش آمده و مایع مبرد به کمپرسور باز نمی‌گردد. به یاد داشته باشید زیاد بودن این عدد نشان دهنده بالا بودن دمای گاز ورودی به کمپرسور است. که با وجود آن که باعث راندمان بالا میشود اما باعث می‌شود که دمای مناسب برای خنک شدن سیم پیچ تامین نگردد. و سیم پیچ داغ گردد. (شرکت های سازنده دمای مورد نیاز جهت خنک شدن سیم پیچ را در کاتالوگ‌های خود اعلام می کنند. که این عدد بین 18 تا 24 درجه سانتیگراد است).

 مثال 1:

گاز R134a

فشار اواپراتور 1.5 بار

دمای اواپراتور4- درجه سانتی گراد

دمای خروجی 5 درجه سانتی گراد

مافوق داغ= (4-)-5= 9 درجه سانتی گراد

سوال: شیر انبساط را بایستی ببندیم یا باز کنیم تا سوپرهیت را تصحیح کنیم؟

دمای مافوق داغ 9 دمای خوبی است و نیازی به تغییر شیر انبساط نیست.

برای چه دلیلی مافوق داغ مهم است؟

راندمان بهینه  اواپراتور

به صفر رساندن مایع برگشتی به کمپرسور

برگشت مایع به کمپرسور سبب شکستن

  1. تمام شاتون‌ها
  2. پیستون‌ها
  3. از بین رفتن بوش‌ها
  4. اویل پمپ و سوختن سیم پیچ شده است.
